產品型號：JDZ-001；JDZ-002
產品特性：導電性能優異，安裝快捷， 防水性好
環境適應：濕熱：1個周期24h，共6個循環；鹽霧：能承受+35℃下，5%鹽溶液的鹽霧氣氛96h
JDZ-001型接地柱
1. 產品說明-JDZ-001型接地柱（圖號AD8.835.0003）
|
用途 |
適用于有防水要求的設備機殼接地 |
|---|---|
|
特性 |
導電性能優異、安裝快捷、防水性能好 |
|
材料 |
密封墊材為經過特殊處理的導電密封墊；內導體、墊圈材料為黃銅棒 |
|
表處理 |
鍍鎳 |
|
環境適應性 |
濕熱：1個周期24h，共6個循環；鹽霧：能承受+35℃下，5%鹽溶液的鹽霧氣氛96h |
2. 外形尺寸
|

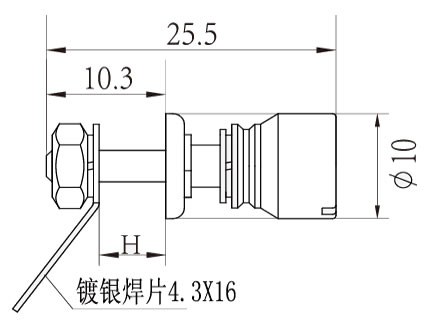

JDZ-001型接地柱外形尺寸圖
|
3. 安裝方法
將接地柱帶焊片的一頭拆下安裝在設備內部，面板外部接帶焊片的接地線，面板上開孔要求如下圖所示：
|

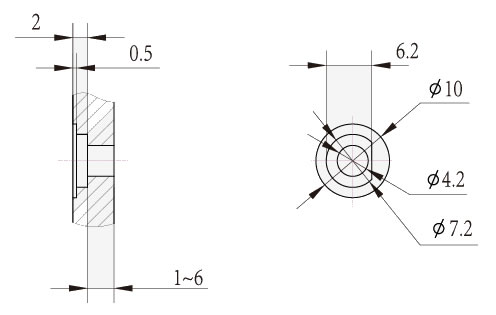

JDZ-001接地柱型安裝說明圖
|
JDZ-002型接地柱
1. 產品說明-JDZ-002型接地柱(圖號AD8.625.0052)
|
用途 |
適用于設備機殼接地 |
|---|---|
|
特性 |
導電性能優異、安裝快捷 |
|
材料 |
內導體、墊圈材料為黃銅棒 |
|
表處理 |
黃銅鍍鎳、焊片鍍銀 |
|
環境適應性 |
濕熱：1個周期24h，共6個循環；鹽霧：能承受+35℃下，5%鹽溶液的鹽霧氣氛96h |
2. 外形尺寸：
|

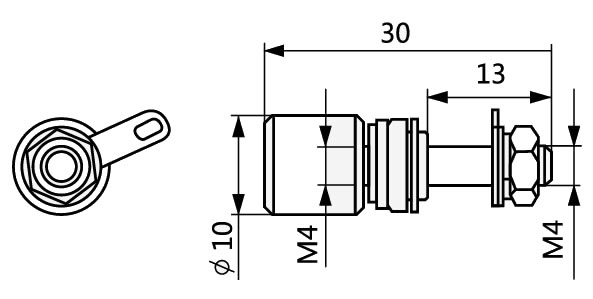

JDZ-002型接地柱外形尺寸圖
|
3. 安裝方法：
將接地柱帶焊片的一頭拆下安裝在設備內部，面板外部接帶焊片的接地線，面板上開孔要求如下圖所示：
|

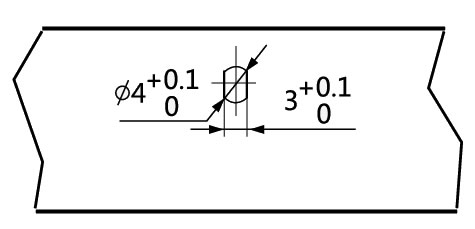

JDZ-002接地柱型安裝說明圖
|
