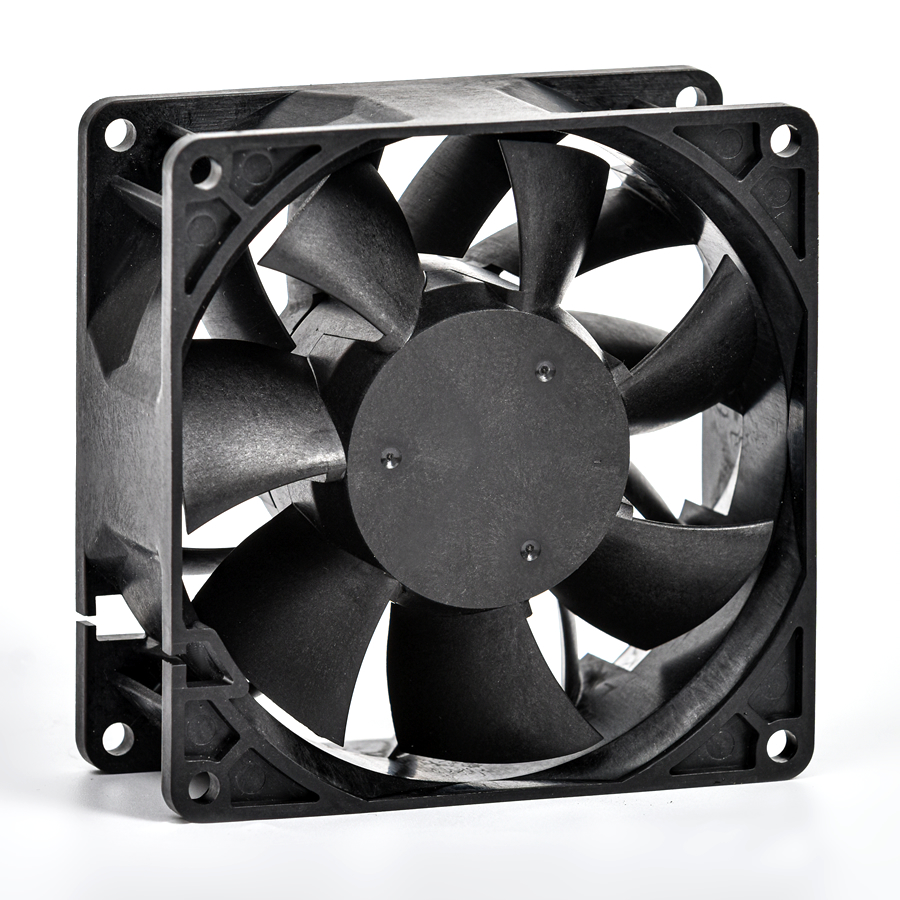

艦船、海洋環境型風機專門針對海洋環境條件研制，采用特殊的表面處理和內部防護工藝，具有很強的耐腐蝕能力，適用于艦船、潛艇、島礁、岸防等平臺。
◆ 外形尺寸：92*92*38
◆ 適應環境：艦船海洋型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓：12-31V
◆ 風機轉速：4500-6200RPM
◆ 風機單重：185g
|
型號 |
電壓(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信號 |
控制 |
曲線 |
尺寸圖 |
電源特性 |
RE102 |
CE102 |
|
J85FZW34-38G-AB |
12 |
7.50 |
4500 |
93.5 |
11.9 |
54.1 |
/ |
/ |
? |
圖1 |
/ |
② |
√ |
|
J85FZW35-38G-AB |
12 |
9.60 |
5000 |
103.9 |
14.8 |
56.6 |
FG |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J85FZW36-38G-AB |
12 |
20.4 |
6200 |
128.9 |
22.7 |
62.0 |
FG |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J85FZW45-38G-AB |
24 |
15.6 |
5800 |
120.6 |
19.9 |
60.2 |
/ |
/ |
? |
圖1 |
/ |
/ |
/ |
|
J85FZW45-38G-CB |
24 |
9.84 |
5000 |
103.9 |
14.8 |
56.6 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J85FZW55-38G-AB |
28 |
15.6 |
5800 |
120.6 |
19.9 |
90.2 |
/ |
/ |
? |
圖1 |
/ |
/ |
/ |
|
J85FZW65-38G-AB |
31 |
15.8 |
5800 |
120.6 |
19.9 |
60.2 |
/ |
/ |
? |
圖1 |
/ |
/ |
/ |
|
型號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋雨 |
砂塵 |
振動 |
沖擊 |
擺沖 |
加速度 |
溫度 沖擊(℃) |
酸性大氣 |
|
J85FZW34-38G-AB |
-50~+55 |
28d |
① |
10d |
降雨吹雨 |
吹塵 |
圖A |
/ |
/ |
/ |
/ |
/ |
|
J85FZW35-38G-AB |
-40~+70 |
28d |
① |
10d |
淋雨 |
/ |
圖A |
20 |
/ |
/ |
-40~+70 |
/ |
|
J85FZW36-38G-AB |
-40~+70 |
28d |
① |
10d |
淋雨 |
/ |
圖A |
20 |
/ |
/ |
-40~+70 |
/ |
|
J85FZW45-38G-AB |
-40~+70 |
28d |
① |
10d |
強化 |
/ |
/ |
50 |
/ |
/ |
-40~+75 |
/ |
|
J85FZW45-38G-CB |
-40~+70 |
28d |
① |
10d |
/ |
/ |
圖A |
20 |
/ |
/ |
-40~+70 |
/ |
|
J85FZW55-38G-AB |
-40~+70 |
28d |
① |
10d |
強化 |
/ |
/ |
50 |
/ |
/ |
-40~+75 |
/ |
|
J85FZW65-38G-AB |
-55~+85 |
28d |
② |
10d |
強化 |
吹塵和吹砂 |
圖A |
30 |
/ |
13.5 |
-55~+85 |
/ |
◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆ 酸性鹽霧：濃度5%±1%，pH值3.5±0.5，酸性鹽霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首尾間距不小于25m；
②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸性大氣：按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電源特性：按GJB181B-2012中圖12、圖14：正常過壓50V，12.5ms；正常欠壓18V，15ms；非正常過壓50V，50ms；非正常欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。
