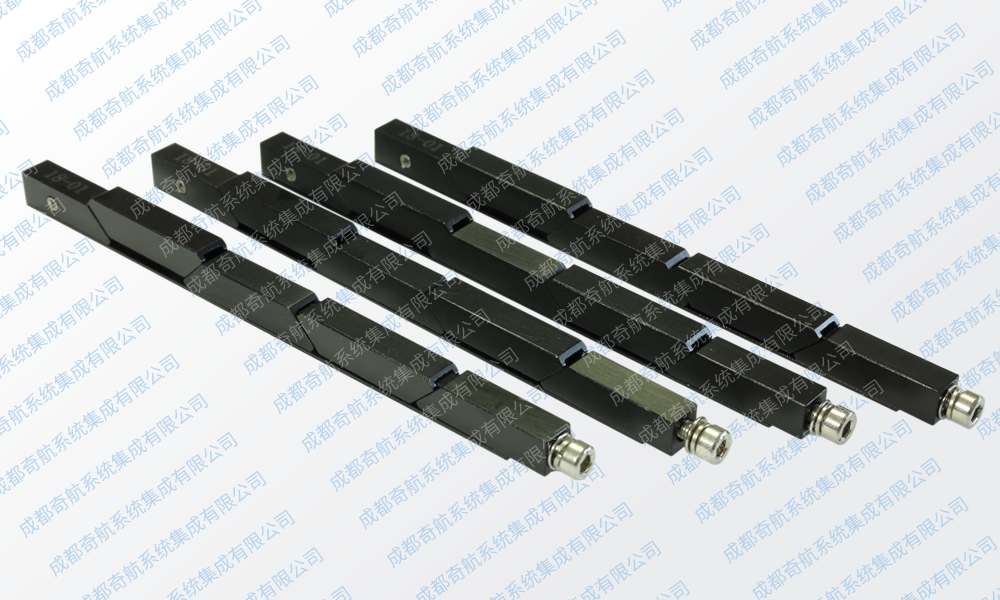

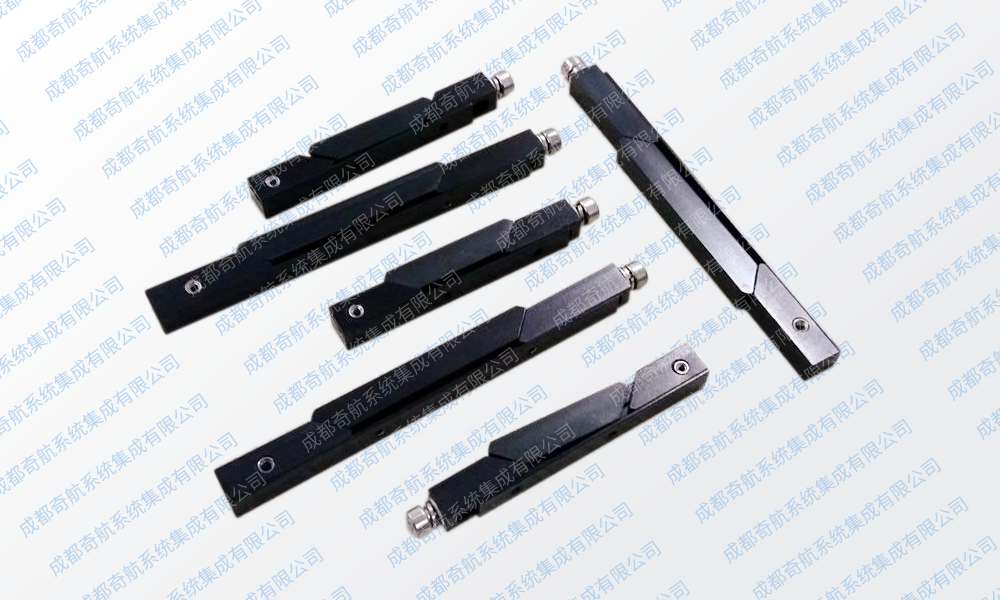

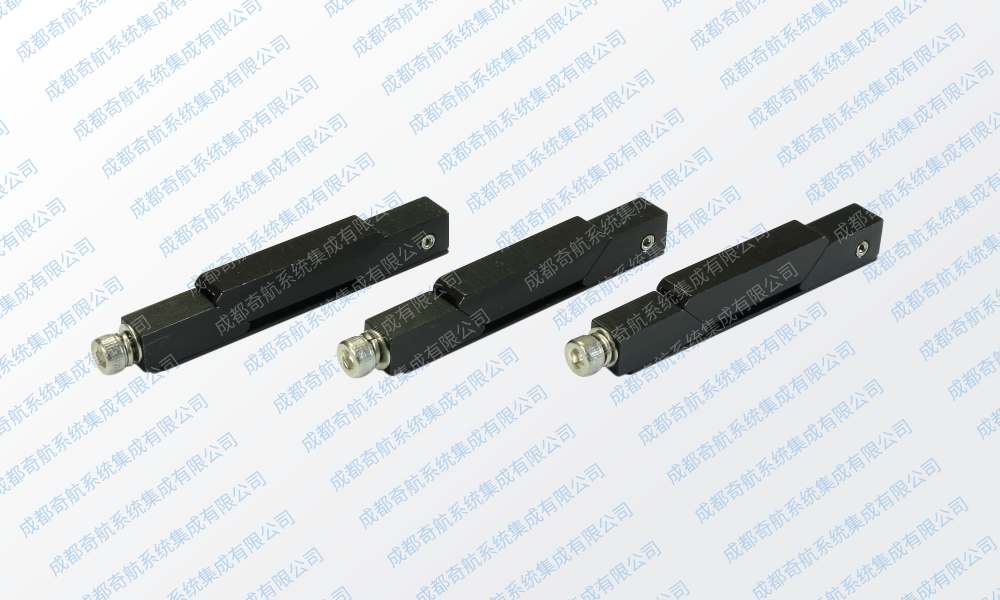

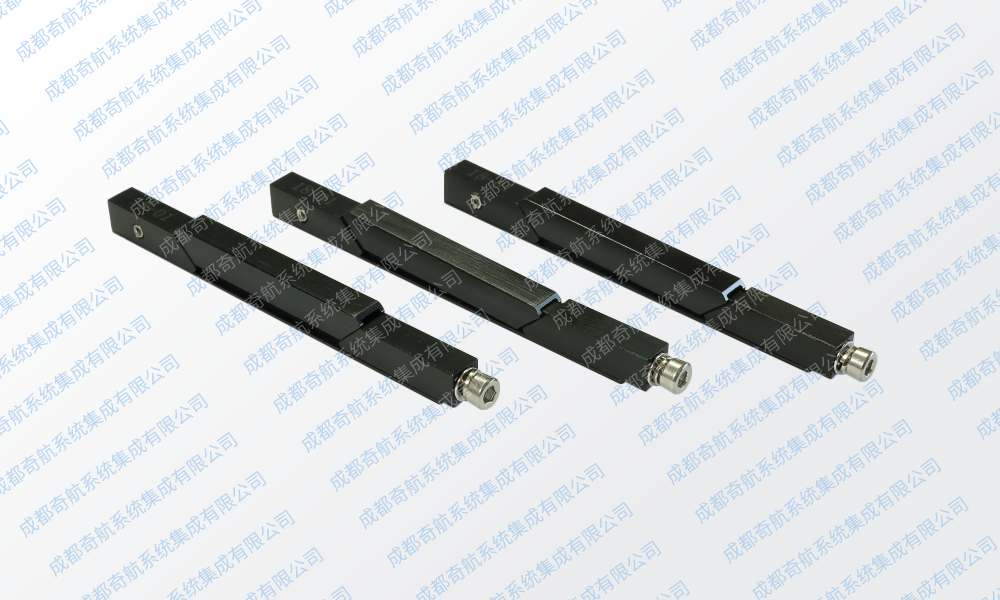

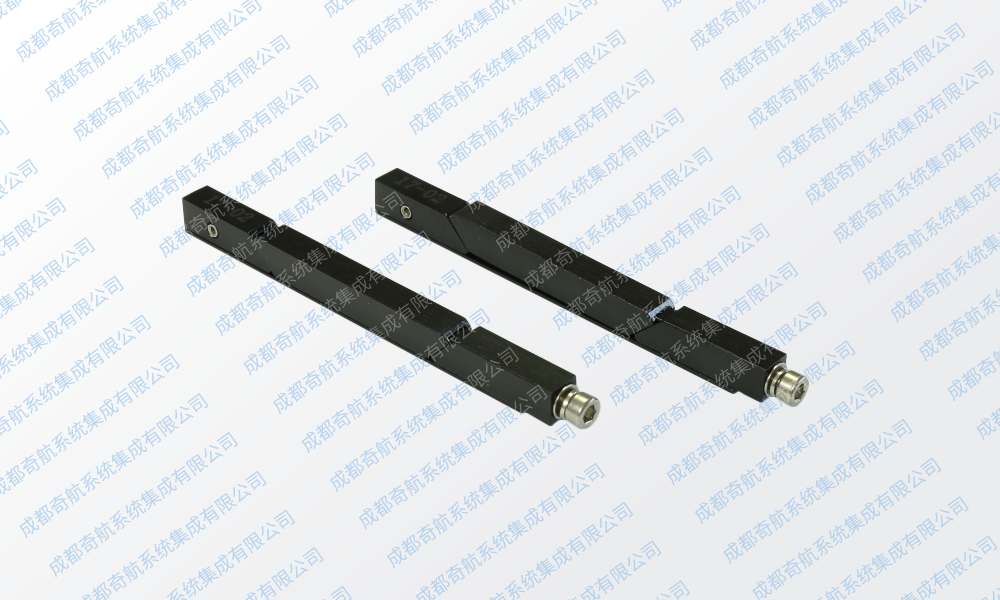

奇航工業級XS型鎖緊條用于航空電子機載設備模塊、PCB板的固定，滿足國軍標要求，具有高效的熱傳導性及抗沖振能力、高可靠性，可選用陽極氧化、黑色、鍍鎳、協和涂層等表處理；外形尺寸可根據客戶的要求定制。
楔形鎖緊條,PCB鎖緊條,電路板鎖緊條,軍用機箱鎖緊條
產品選型
|
型號 |
重量 |
L |
L1 |
L2 |
D1 |
D2 |
D3 |
備注 |
|
XSI-90B1 |
10 |
90 |
32 |
30.6 |
7 |
8.6 |
6 |
三節(2-M2) |
|
XSI-125B1 |
13 |
125 |
62 |
37.6 |
五節(2-M2) |
|||
|
XSII-190B2 |
22 |
190 |
130 |
38 |
6.6 |
8.4 |
7.6 |
五節(3-M2.5) |
|
XSIII-172B2 |
29 |
165.1 |
110.5 |
35.5 |
9.6 |
11.7 |
9.3 |
五節(3-M3) |
|
XSIII-130B2 |
30 |
121.9 |
67.31 |
35.5 |
三節(2-M3) |
|

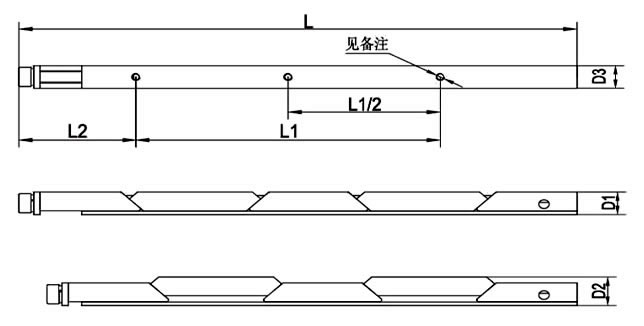

奇航XS楔形鎖緊裝置尺寸圖（單位：mm）
|
環境適應性
1. 抗振性能：
（1）XSI-125B1型楔形鎖緊機構 楔形鎖緊機構（XSI-125B1）成對使用于負載為1.5Kg的模塊，當楔形鎖緊機構前端M3螺釘擰緊力矩為0.9N.m時，能承受GJB150.16—1986 規定的硬振振動試驗，振動條件見圖1，三個方向各6小時，試驗后應無外觀損傷和結構松動。
|

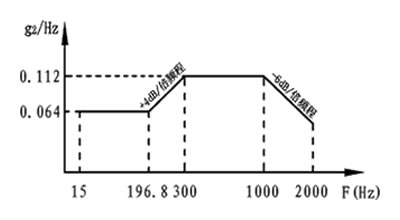

XSI-125B1楔形鎖緊裝置振動量級圖
|
（2）XSI-190B2型楔形鎖緊機構楔形鎖緊機構（XSI-190B2）成對使用于負載為1.5Kg的模塊，當楔形鎖緊機構前端M3螺釘擰緊力矩為0.9N.m時，能承受圖2的振動量級，三個方向各6小時，試驗后應無外觀損傷和結構松動。
|

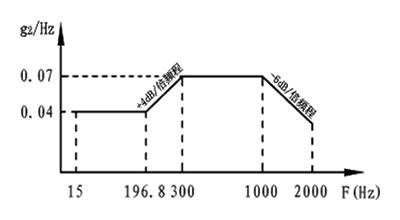

XSI-190B2楔形鎖緊裝置振動量級圖
|
2. 鹽霧： 符合GJB 150.10-1986規定，48h。
3. 霉菌： 符合GJB 150.11-1986?規定，持續時間28天。
4. 濕熱： JB150.9-86 高溫60℃，低溫30℃，相對濕度95%，試驗周期數10（每周期24h）
5. 壽命： 按SJ20382-2007 楔形鎖緊裝置規范要求，楔形鎖緊機構按“鎖緊—松開”為工作一次，連續或累積工作2000次后，性能不降低。
安裝方法
用楔形鎖緊裝置將電子設備的印制板或模塊固定到插箱或機架時，插箱或機架上應有對應的導向、固定插槽，他們之間的安裝接口要求如下：
(1) 裝有楔形鎖緊裝置的印制板/模塊的安裝：
插箱或機箱應為裝有楔形鎖緊裝置的印制板/模塊提供一個導向、固定插槽。它們在插槽內的固定方式如圖B.1。
槽的寬度T應滿足T=t+X（±0.1）的要求，且槽表面光潔度要求不高于3.2.其中t為印制板+導熱條+加強版的總厚度、或模塊肋條的厚度。
注： XSI、XSII型時，X=8mm XSIII型時，X=10mm
|
奇航XS楔形鎖緊裝置安裝說明圖
|
(2) 楔形鎖緊裝置在印制板上的安裝：
每個楔形鎖緊裝置用2個或3個GB819-85 M2（M2.5）的螺釘固定在印制板/模塊上，螺釘長度應為t+Y（t的定義見圖B.1）
注： XSI、XSII型時，Y=5mm； XSIII型時，Y=7mm
